Коробка передач

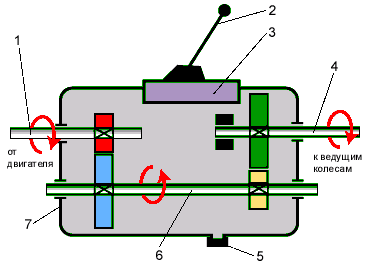

При помощи коробки передач происходит изменение величины и направления крутящего момента, а также передача его от двигателя к ведущим колесам. Схема работы коробки передач представлена на рисунке 10.1. Рис. 10.1. Схема работы коробки передач. 1 - первичный вал; 2 - рычаг переключения передач; 3 - механизм переключения передач; 4 - вторичный вал; 5 - сливная пробка; 6 - промежуточный вал; 7 - картер коробки передач

Рассмотрим составляющие механизмы, из которых состоит коробка передач подробнее.

Картер. Здесь сосредоточены все основные узлы. Картер коробки передач присоединен к картеру сцепления, а картер сцепления – к двигателю. В картере наполовину объема залито масло для смазки шестерен.

Валы коробки передач. У этих механизмов есть набор шестерен. Валы вращаются в подшипниках, находящихся в картере.

Синхронизаторы. Чтобы передачи переключалась плавно и бесшумно необходимы синхронизаторы. Это достигается с помощью уравнивания угловых скоростей вращающихся шестерен.

Механизм переключения передач. С его помощью водитель, управляя рычагом переключает передачи.

Мы рассмотрели составляющие механизмы коробки передач. А теперь разберемся с тем, как происходит изменение величины крутящего момента. В этом нам поможет схема, представленная на рисунке 10.2. На ней изображены две шестеренки. Все дело в количестве зубьев на шестеренках. На первой 20 зубьев, на второй – 40. Когда шестерня с 20-ти зубьями делает 2 оборота, то шестерня с 40-ка зубьями один оборот. Передаточное число равно 2. То есть все дело в различных оборотах шестеренок. Рис. 10.2. Передаточное отношение

Основные неисправности коробки передач.

Течь масла. Причина: повреждение уплотнительных прокладок, сальников, ослабление крепления крышек картера. Способ устранения: замена прокладок и сальников, усиление крепления крышек.

Шум. Причина: неисправный синхронизатор, износ подшипников, шестерен, шлицевых соединений. Способ устранения: замена неисправных деталей.

Тяжело включаются передачи. Причина: неисправность механизма переключения, износ синхронизаторов или шестерен. Способ устранения: замена неисправных деталей.

Произвольное выключение передач. Причина: неисправность блокировочного устройства, сильный износ шестерен или синхронизаторов. Способ устранения: замена блокировочного устройства, синхронизатора, шестерен.
